Tek ve çift kulaklı kelepçeler arasındaki fark nedir?

Tek kulaklı kelepçeler, ince duvarlı veya esnek borularda hızlı, güvenli bir sızdırmazlık sağlamak için bir kıvırma kulağı kullanırken, çift kulaklı kelepçeler, daha büyük sıkma kuvveti ve daha büyük veya yüksek basınçlı uygulamalarda daha iyi stabilite için iki kulak kullanır. Aralarında seçim yapmak boru çapına, malzemeye, basınç gereksinimlerine ve bağlantının ne kadar kalıcı olması gerektiğine bağlıdır.

Tek Kulaklı Kelepçe Nedir?

Tek kulaklı kelepçe (tek kulaklı kelepçe veya Oetiker tarzı kelepçe olarak da adlandırılır), bir kıskaç aleti kullanılarak kıvrılan tek bir yükseltilmiş halkaya veya "kulağa" sahip paslanmaz çelik bir banttır. Kulak sıkıştırıldığında bant hortumun veya tüpün etrafında eşit şekilde büzülür ve kalıcı, sızdırmaz bir conta oluşturur.

Bu kelepçeler, alanın sınırlı olduğu ve düşük profilli bağlantının tercih edildiği otomotiv soğutma sistemlerinde, yakıt hatlarında, tıbbi borularda ve sıhhi tesisat uygulamalarında yaygın olarak kullanılır. Bitmiş kelepçe hortuma neredeyse aynı hizada oturarak sıkı kurulumlar için idealdir.

Tipik Özellikler

• Çap aralığı: tipik olarak 8 mm'den 32 mm'ye
• Bant genişliği: genellikle 7 mm'den 8 mm'ye
• Malzeme: Çoğu standart versiyonda 300 serisi paslanmaz çelik
• Kurulum: özel bir kulak kelepçesi kıskacı veya sıkma aleti gerektirir

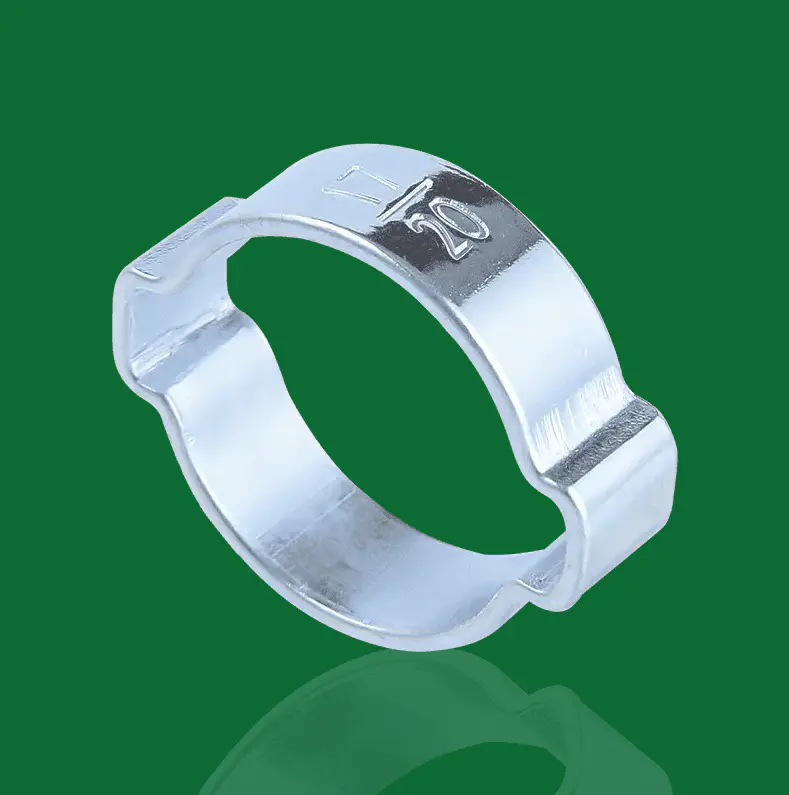

Nedir Çift Kulaklı Kelepçe ?

Çift kulak kelepçesinde bant boyunca simetrik olarak konumlandırılmış iki yükseltilmiş kulak bulunur. Kurulum sırasında her iki kulak aynı anda veya sırayla kıvrılır. Çift noktalı sıkıştırma, kelepçeleme kuvvetini daha geniş bir alana daha eşit bir şekilde dağıtır; bu, özellikle daha büyük çaplı borular veya daha sert hortum malzemeleri için önemlidir.

Çift kulaklı kelepçeler sıklıkla sabit hız (CV) aks körüğü uygulamalarında, hava kanallarında ve endüstriyel hortum düzeneklerinde kullanılır. daha yüksek tork veya titreşim direnci gereklidir. Tek kulak tasarımına uygun olmayan hortum çaplarını idare edebilme kapasitesine sahiptirler.

Tipik Özellikler

• Çap aralığı: tipik olarak 20 mm'den 80 mm'ye ve ötesinde
• Bant genişliği: genellikle 7 mm'den 13 mm'ye
• Malzeme: paslanmaz çelik veya çinko kaplamalı karbon çeliği
• Kurulum: geniş çeneli veya çift kulaklı bir sıkma aleti gerektirir

Yan Yana Karşılaştırma

Aşağıdaki tablo, temel performans ve uygulama faktörleri açısından tek ve çift kulaklı kelepçeler arasındaki en önemli farkları özetlemektedir.

Sıkıştırma Kuvvetinin İki Tasarım Arasındaki Farkı

Tek kulaklı kelepçe sıkıldığında banttaki gerilimin tamamı tek noktadan kaynaklanır. Bant, bu gerilimi hortumun tüm çevresi boyunca eşit bir şekilde iletecek şekilde tasarlanmalıdır. Bu, bandın basıncın tüm conta etrafında tutarlı kalmasını sağlayacak kadar kısa olduğu daha küçük çaplı borular (tipik olarak 25 mm'nin altında) için güvenilir bir şekilde çalışır.

Daha büyük çaplarda, tek bir gerilim noktası sızdırmazlıkta düzensizliğe neden olabilir; bandın bir tarafı diğerine göre daha sert baskı yapabilir. Çift kulaklı kelepçeler, kelepçeleme eylemini iki simetrik temas noktasına bölerek bu sorunu çözer. Bu da eşit olmayan basınç dağılımından kaynaklanan sızıntı riskini önemli ölçüde azaltır. Çapı yaklaşık 30 mm'nin üzerindeki uygulamalar için çift kulak tasarımları genellikle daha güvenilir seçimdir.

Kurulum Süreci ve Aletler

Her iki kelepçe türü de özel bir sıkma aleti gerektirir; standart hortum kelepçesi pensesi güvenilir bir sızdırmazlık sağlamaz. Ancak takımların çene geometrisi farklıdır.

Tek Kulaklı Kelepçe Kurulumu

1. Bağlantı parçasını bağlamadan önce açık kelepçeyi hortumun üzerine kaydırın.
2. Hortumu bağlantı parçasının veya nipelin üzerine tamamen itin.
3. Kulağı bağlantı parçasının tutma oluğunun merkezi üzerine konumlandırın.
4. Çeneler kapanana kadar kulağı dar çeneli bir kerpetenle tamamen sıkıştırın.
5. Bacaklar arasında görünür bir boşluk kalmayacak şekilde kulağın tamamen çöktüğünü doğrulayın.

Çift Kulaklı Kelepçe Kurulumu

1. Montajdan önce açık kelepçeyi hortumun veya kılıfın üzerine kaydırın.
2. Bileşeni tamamen mile veya bağlantı parçasına oturtun.
3. Kelepçeyi sızdırmazlık dudağı veya oluğu üzerinde ortalayın.
4. Her iki kulağı aynı anda veya teker teker sıkıştırmak için geniş çeneli veya çift kulaklı bir kıvırma aleti kullanın.
5. Her iki kulağın da tamamen kıvrıldığını ve bandın yüzeye düz bir şekilde oturduğunu kontrol edin.

Hiçbir kelepçe türü çıkarıldıktan sonra yeniden kullanılmamalıdır. Bandın kesilmesi doğru çıkarma yöntemidir; Kıvrılmış bir kulağı kaldırmaya veya bükmeye çalışmak metali zayıflatır ve kelepçenin bütünlüğünü tehlikeye atar.

Yaygın Uygulama Senaryoları

Tek Kulaklı Kelepçelerin Bulunduğu Yer Excel

• Otomotiv yakıt ve soğutma sıvısı hatları: bileşenler arasındaki boşluğun minimum düzeyde olduğu küçük çaplı hortumlar (tipik olarak 8–16 mm)
• Tıbbi ve laboratuvar boruları: Silikon veya PVC borular için temiz, düşük profilli conta gerekir
• Konut sıhhi tesisat: 1/2" ve 3/4" su besleme hatlarında kullanılan PEX kıvrım halkaları (ilgili tek kulaklı tasarım)
• Cihaz ve HVAC drenajı: Düşük basıncın söz konusu olduğu yerlerde yoğuşma suyu tahliye hortumları

Nerede Çift Kulaklı Kelepçes Tercih Edilir

• CV aks botları: En yaygın çift kulak uygulaması; çizmeler büyük, esnektir ve sürekli dönmeye ve esnemeye tabidir
• Turboşarj ve ara soğutucu hortumları: Orta düzeyde takviye basıncına sahip daha büyük çaplı silikon hortumlar
• Endüstriyel pnömatik ve hidrolik hortumlar: Titreşim veya termal döngünün önemli olduğu yerlerde
• Tarım ve inşaat ekipmanları: zorlu dış mekan koşullarına maruz kalan daha büyük hortum düzenekleri

Malzeme ve Korozyon Hususları

Her iki kelepçe tipi de paslanmaz çelik (en yaygın olarak 304 veya 316 kalite) ve çinko kaplamalı karbon çeliği olarak mevcuttur. Neme, tuza veya kimyasallara maruz kalan uygulamalar için, paslanmaz çelik şiddetle tavsiye edilir —çinko kaplamalı versiyonlar, dış mekan veya deniz ortamlarında 12–24 ay içinde korozyon göstermeye başlayabilir.

316 paslanmaz çelik, daha yaygın olan 304 kalitesine kıyasla klorür ortamlarına (deniz veya kıyı kullanımı gibi) karşı daha iyi direnç sağlar. Genel otomotiv ve sıhhi tesisat uygulamalarının çoğu için 304 paslanmaz yeterlidir ve daha yaygın olarak bulunur.

Uygulamanız için Doğru Kelepçeyi Nasıl Seçersiniz?

İki tasarım arasında seçim yapmak için aşağıdaki karar noktalarını kullanın:

• Hortum çapı 25 mm'nin altında: Tek bir kulak kelepçesi genellikle yeterlidir ve dar alanlara takılması daha kolaydır
• 30 mm'nin üzerinde hortum çapı: daha eşit basınç dağılımı için çift kulaklı kelepçeyi seçin
• Yüksek titreşim ortamı: çift kulak, dengeli sıkma yükü nedeniyle daha iyi yorulma direnci sağlar
• Çok sınırlı radyal açıklık: tek kulağın alt kıvrım sonrası profili gerekli olabilir
• Sert veya kalın duvarlı hortum malzemesi: çift kulaklı kelepçe, malzemeyi tamamen sıkıştırmak için gereken daha büyük sıkıştırma kuvvetini sağlar
• OEM değiştirme özellikleri: Doğru sızdırmazlık geometrisini korumak için her zaman üretici tarafından belirtilen kelepçe tipiyle eşleştirin

Mevcut bir düzenekteki kelepçeyi değiştirirken en güvenli yaklaşım, orijinal kelepçe tipini, boyutunu ve malzemesini tam olarak eşleştirmektir. Farklı bir tasarımın (uyumlu görünse bile) değiştirilmesi, sızdırmazlık kuvvetinin yetersiz olmasına veya bağlantı parçasının tutma oluğuna doğru şekilde oturamamasına neden olabilir.
